Marla - Spiritus - Sparlicht - Lampe 40 HK
|
Die Marla Spiritus Invertlampe ist nicht mehr sehr häufig zu
finden.
Hersteller war die Firma: Gebr. Lauterbach in Berlin, gegründet 1909, aufgelöst in den 1970iger Jahren. Wann genau der hier abgebildete Lampentyp produziert wurde, weiß ich nicht.
Marla 40 HK Dies ist die wohl kleinste der gefertigten Marla Lampen. Höhe über alles : ca. 40cm - Durchmesser des Schirmes etwa 20 cm.
( Fotos öffnen durch anklicken größer) |
|||||||||||||
 |
 |
||||||||||||
| Die Leuchte | mit Zubehör | ||||||||||||
 |
 |
||||||||||||
| Der Lampenkörper... | mit eingesetztem Vergaser | ||||||||||||
 |
 |
||||||||||||
| Lampenkörper ohne Vergaser - aber mit Vorwärmschale und Mundstück für den Glühkörper. | |||||||||||||
 |
 |
||||||||||||
| Die Düse mit engeschlagener 4 (40 HK) | und der passende Schlüssel. | ||||||||||||
 |
 |
||||||||||||

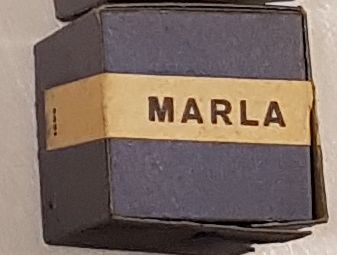

| der Original Glühkörper | Typ 5451 | ||||||||||||
 |
 |
||||||||||||
| Vergasersiebe | und Vergasersand | ||||||||||||
 |

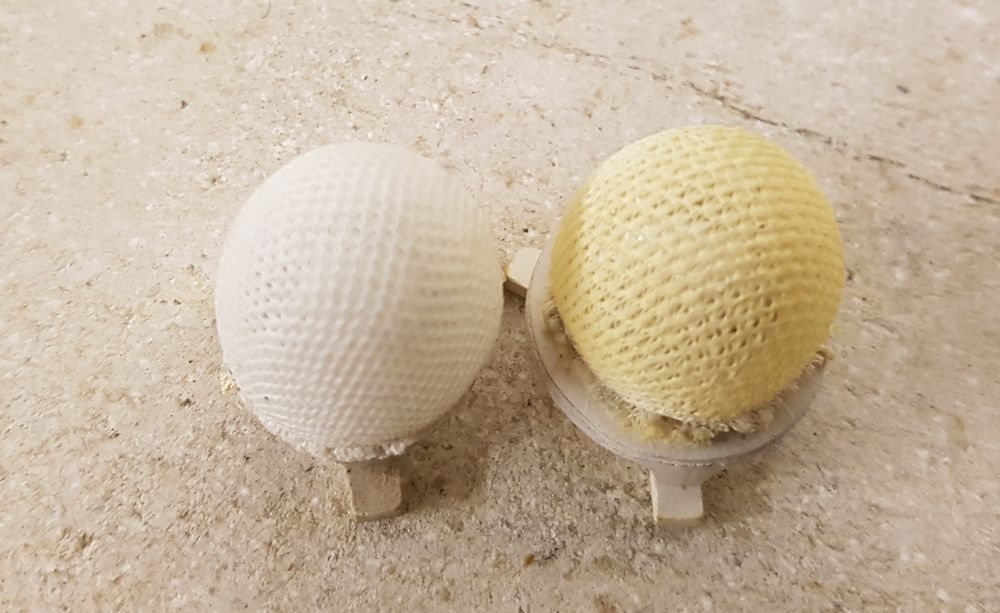

links der Original Marla Glühkörper 5451 rechts ein Auer Glühkörper Ring 1562 Sie sehen zwar ähnlich aus, der Keramikring der Straßenlaterne ist aber gößer. Leider... denn Ersatz für die Marla Glühkörper gibt es nicht :-( |
||||||||||||
 |
  |
||||||||||||
| Erster Versuch noch ohne Glühkörper | nach dem Vorwärmen eine saubere, ruhige Flamme... | ||||||||||||
 |
 |
||||||||||||
| Also Glühkörper und Glas montiert | Vorwärmschale mit der Original Kanne füllen... | ||||||||||||
 |
 |
||||||||||||
| anzünden.... | tada.... ! | ||||||||||||
 |
 |
||||||||||||
| schönes, ruhiges Licht und obendrein Suuuuperleise. | |||||||||||||
|
Zum Transport
der Marla habe ich eine kleine Holzkiste gebaut. Außer Brennstoff findet alles in der Kiste Platz, was zum Betrieb gebraucht wird. |
|||||||||||||
 |
 |
||||||||||||
|
Der Deckel ist aus Fichte, die Seiten aus Sperrholz, Rückwand und
Zwischenböden aus Paulownia. Die Türe ist aus 5mm Plexiglas und schließt mittels einem Magneten. |
|||||||||||||
 |
 |
||||||||||||
| um ein herrausspringen der Marla aus dem Haken zu verhindern - dient der simple Holzkeil. | |||||||||||||
 |
 |
||||||||||||
| auf die Papprolle rechts oben in der Kiste - wird die Marla zum Tanken abgestellt. | |||||||||||||
 |
 |
||||||||||||
|
mit dem Schieber links im Bild - wird die Lampe in dem Zwischenboden
fixiert. |
|||||||||||||
 |
 |
||||||||||||
| Falls jemand die Maße des Glaszylinders benötigt | |||||||||||||
|
Scan der Original Bedienungsanleitung
|
|||||||||||||
 |
 |
||||||||||||
| Bedienungsanleitung Vorderseite | Bedienungsanleitung Rückseite | ||||||||||||
|
Technische Daten:
|
|||||||||||||
